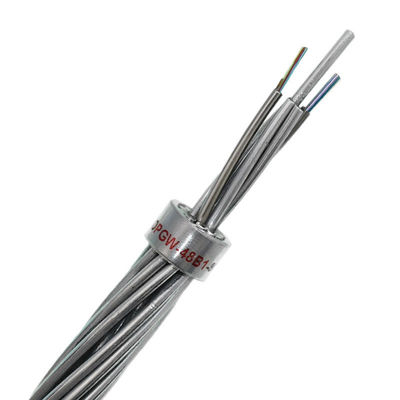

สายเคเบิลใยแก้วนำแสงคอมโพสิตเหนือศีรษะ OPGW 48/96 Cores Single Mode

สายเคเบิลใยแก้วนำแสงคอมโพสิตเหนือศีรษะ OPGW 48Core 96 Cores

สายเคเบิลออปติคอลคอมโพสิตใยแก้วนำแสง OPGW เป็นสายกราวด์เหนือศีรษะที่มีไฟเบอร์ออปติกซึ่งวางอยู่ในสายกราวด์ของสายส่งไฟฟ้าแรงสูงเหนือศีรษะเพื่อสร้างเครือข่ายการสื่อสารใยแก้วนำแสงบนสายส่งมีฟังก์ชั่นคู่ของสายกราวด์เหนือศีรษะและการสื่อสารด้วยแสง ซึ่งส่วนใหญ่ใช้สำหรับสายสื่อสารของระบบส่งแรงดันไฟฟ้าเหนือศีรษะ 110KV, 220KV, 500KV, 750KV;นอกจากนี้ยังสามารถใช้เพื่อเปลี่ยนสายกราวด์ที่มีอยู่ของระบบส่งไฟฟ้าแรงสูงเหนือศีรษะแบบเก่า เพิ่มสายสื่อสารด้วยแสง ส่งกระแสไฟฟ้าลัดวงจร และป้องกันฟ้าผ่า

เนื่องจากการพันด้วยลวดโลหะ สายเคเบิลออปติก OPGW จึงเชื่อถือได้ เสถียร และทนทานเนื่องจากการใช้สายกราวด์เหนือศีรษะและสายเคเบิลออปติกร่วมกัน เมื่อเปรียบเทียบกับวิธีอื่นของสายเคเบิลออปติก ไม่เพียงแต่ทำให้ระยะเวลาการก่อสร้างสั้นลง แต่ยังช่วยประหยัดต้นทุนการก่อสร้างอีกด้วยในเวลาเดียวกัน สายเคเบิลออปติคอล OPGW สามารถปรับแต่งด้วยโครงสร้างพิเศษตามความต้องการของผู้ใช้

คุณสมบัติสายเคเบิล OPGW

• ด้วยการใช้เทคโนโลยีการผลิตสแตนเลสขั้นสูง ท่อจึงเต็มไปด้วยสารปิดกั้นน้ำ
• กระแสไฟฟ้าลัดวงจรมีการรบกวนกันเล็กน้อยระหว่างโครงข่ายไฟฟ้าและเครือข่ายการสื่อสาร
• ความยาวส่วนเกินของไฟเบอร์ออปติกและระยะพิทช์บิดของแกนเคเบิลทำให้มั่นใจได้ว่าสายเคเบิลออปติกจะไม่ถูกแรงในระหว่างความตึงเครียดในการทำงานสูงสุด
• โครงสร้างที่กะทัดรัดมีความต้านทานแรงดึงสูง
• คล้ายกับข้อกำหนดสายกราวด์ที่ใช้กันทั่วไป สะดวกในการติดตั้งและสามารถเปลี่ยนสายกราวด์เดิมได้โดยตรง
• โดยทั่วไปใช้สำหรับสายไฟฟ้าแรงสูงเกิน 110kV โดยมีช่วงกว้าง (มากกว่า 250M)
• ดูแลรักษาง่าย แก้ปัญหาการข้ามเส้นได้ง่าย และสามารถตอบสนองความต้องการของการข้ามเส้นขนาดใหญ่

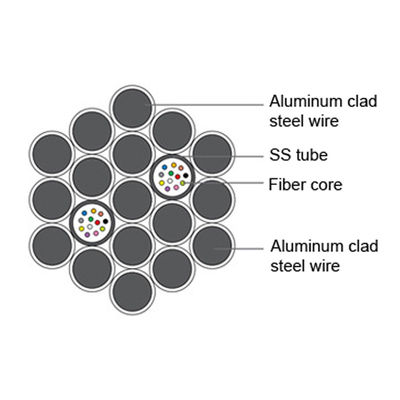

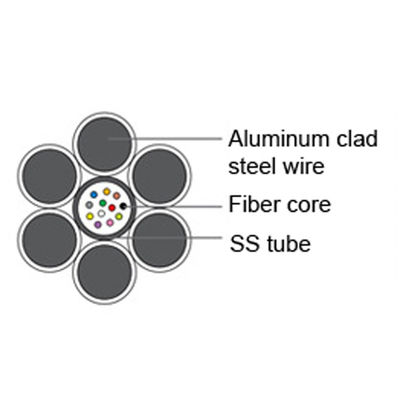

• ชั้นนอกของสายเคเบิลออปติคัลเป็นโครงสร้างเหล็กหุ้มอะลูมิเนียม ซึ่งไม่ส่งผลกระทบต่อการกัดกร่อนและการเสื่อมสภาพของไฟฟ้าแรงสูง
• ในระหว่างการก่อสร้างสายเคเบิลออปติก จำเป็นต้องมีไฟฟ้าดับ ส่งผลให้เกิดการสูญเสียอย่างมากโดยทั่วไปแล้วสายออปติคอล OPGW จะใช้สำหรับการขึ้นบรรทัดใหม่
• ยิ่งกระแสลัดวงจรมีขนาดใหญ่เท่าใดก็ยิ่งจำเป็นต้องใช้ตัวนำที่ดีเป็นเกราะมากขึ้นซึ่งจะช่วยลดความต้านทานแรงดึงตามลำดับอย่างไรก็ตาม เมื่อความต้านทานแรงดึงคงที่ เพื่อเพิ่มความจุกระแสไฟฟ้าลัดวงจร วิธีเดียวคือเพิ่มพื้นที่หน้าตัดของโลหะ ซึ่งส่งผลให้เส้นผ่านศูนย์กลางของสายเคเบิลและน้ำหนักของสายเคเบิลเพิ่มขึ้น และความแข็งแกร่งของไลน์ทาวเวอร์ ต้องเพิ่มขึ้นตามไปด้วย

พารามิเตอร์ทางเทคนิคของสายเคเบิลใยแก้วนำแสง

ข้อดี OPGW

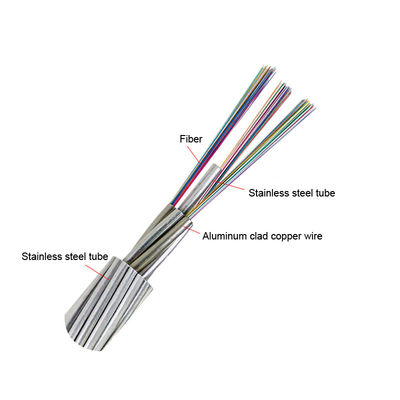

1. ท่อสแตนเลส: 2. แกนใยป้องกันทองแดงเคลือบอลูมิเนียม,

ต้านทานไฟฟ้าได้ดีกว่า พร้อมคุณสมบัติทางกลที่ดีในการรับแรงดึง

ประสิทธิภาพการป้องกันการกัดกร่อนและไม่ง่ายที่จะอายุและการบีบอัด

3. สายกราวด์เหนือศีรษะแบบคอมโพสิตและออปติคัล 4. วางไฟเบอร์ที่นำเข้าช่วยลดแรงเสียดทาน

สายเคเบิลเป็นสายป้องกันฟ้าผ่าสำหรับส่งสัญญาณบนไฟเบอร์และยืดอายุการใช้งาน

สายเพื่อหลีกเลี่ยงความล้มเหลวในการสื่อสาร

5. แกนไฟเบอร์เกรด A การสูญเสียต่ำ ความเร็วที่รวดเร็ว 6. การทดสอบอย่างเข้มงวด OTDR ตรวจจับการลดทอนอย่างละเอียด

และการส่งผ่านสายไฟเบอร์ออปติกแต่ละเส้นที่เสถียร
