| ขั้นต่ำ: | 2กม |
| ราคา: | สามารถต่อรองได้ |

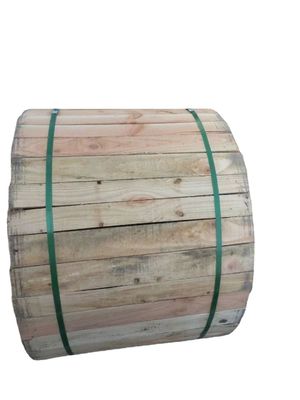

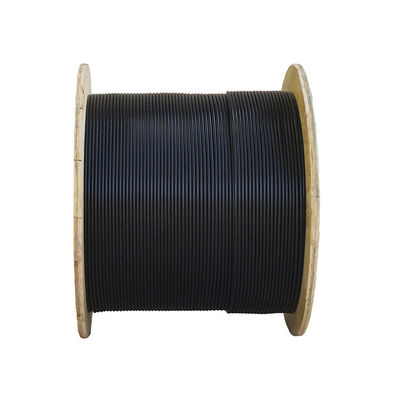

| บรรจุภัณฑ์มาตรฐาน: | 2 กม./ม้วน |
| Delivery period: | 10 วันหลังจากชำระเงิน |
| วิธีการจ่ายเงิน: | เวสเทิร์น ยูเนี่ยน, ที/ที |
| ความสามารถในการจัดหา: | 100,000 ชิ้นต่อเดือน |

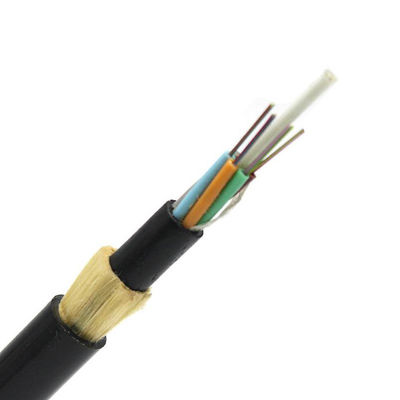

48 คอร์สายเคเบิลใยแก้วนำแสงที่รองรับตัวเองด้วยอิเล็กทริกทั้งหมด ADSS 100M Span

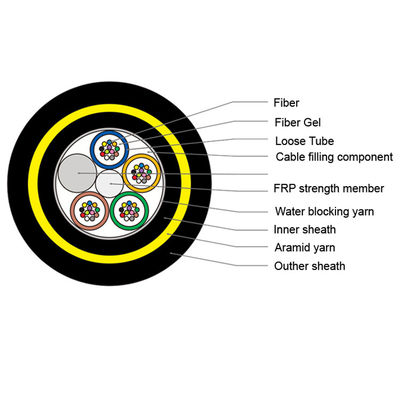

สายเคเบิลออปติคอล ADSS ใช้โครงสร้างบิดเป็นชั้นหลวม ซึ่งพันเส้นใย 250um เข้ากับท่อหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมนั้นเต็มไปด้วยสารประกอบกันน้ำปลอกหลวมและปลอกหางเชือกที่เติมไว้นั้นเป็น FRP เสริมตรงกลางที่ไม่ใช่โลหะซึ่งบิดเป็นแกนสายเคเบิลขนาดกะทัดรัด และช่องว่างของแกนสายเคเบิลจะเต็มไปด้วยครีมปิดกั้นน้ำรีดปลอกด้านในโพลีเอทิลีน PE ด้านนอกแกนสายเคเบิล จากนั้นบิดเส้นใยอะรามิดที่ทำหน้าที่เป็นตัวเสริมแรง และสุดท้ายก็รีดปลอกโพลีเอทิลีน PE หรือปลอก AT ที่ทนทานต่อร่องรอยไฟฟ้า
พารามิเตอร์ทางเทคนิคของสายเคเบิล ADSS 72Cores
| ประเภทสายเคเบิล | ADSS | |||||||||
| จำนวนไฟเบอร์ | 12-144cores (หากเป็นอย่างอื่น โปรดติดต่อทีมขาย!) | |||||||||
| ช่วง (ม.) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 |
| คำนวณพื้นที่หน้าตัด (มม2) | 116.14 | 118.17 | 121.13 | 123.22 | 127.9 | 128.72 | 132.68 | 134.73 | 151.57 | 156.15 |
| ปริมาณไฟเบอร์/หลอด | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) | 11.8 | 11.9 | 12.2 | 12.58 | 12.7 | 13 | 13.8 | 14.1 | 14.5 | 16.1 |
| ความต้านแรงดึงสูงสุด RTS(KN) | 9 | 13 | 18 | 22 | 27.55 | 34.2 | 38.95 | 44.65 | 51.3 | 57.6 |
| แรงดึงสูงสุดที่อนุญาต EDS (KN) | 3.6 | 5.2 | 7.2 | 8.8 | 11.02 | 13.68 | 38.95 | 44.65 | 51.3 | 57.6 |
| โมดูลัสยืดหยุ่น (KN/มม2) | 7.8 | 9.63 | 12.92 | 14.85 | 17.97 | 20.81 | 22.69 | 24.79 | 26.43 | 28.41 |
| ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน (1/°C*10-6) | 10.41 | 7.85 | 4.71 | 3.71 | 2.55 | 1.8 | 1.41 | 1.04 | 0.79 | 0.53 |
| น้ำหนักสายเคเบิล (กก./กม.) | ≤120.6 | ≤124.4 | ≤130.4 | ≤136.6 | ≤140.9 | ≤146.1 | ≤165.2 | ≤171.1 | ≤173.2 | ≤179.1 |
| รัศมีการโค้งงอขั้นต่ำที่อนุญาต (มม.) | การทำงาน: 15D, การวาง: 25D | |||||||||
| ความยาวถังสูงสุด (ม.) | 6000 | |||||||||
| บันทึก;ข้อมูลข้างต้นใช้สำหรับการอ้างอิงเท่านั้น | ||||||||||
คุณสมบัติสายเคเบิล ADSS
ข้อดีของสายเคเบิล YINGDA ADSS เปรียบเทียบกับสายอื่น:
1 การพิมพ์ที่ชัดเจน
การพิมพ์ด้วยเลเซอร์ สามารถปรับแต่งเนื้อหาได้ โดยส่วนใหญ่รวมถึงข้อมูลต่างๆ เช่น ข้อมูลจำเพาะของสายเคเบิลใยแก้วนำแสง รุ่น ปี ผู้ปฏิบัติงาน เมตร ฯลฯ โดยมีการพิมพ์ที่ชัดเจนและมีเมตรที่เพียงพอ
2. ครีมพิเศษเพื่อปกป้องแกนเส้นใย
ครีมสามารถป้องกันการแช่น้ำและความเสียหายต่อเส้นใยแก้วนำแสงได้อย่างมีประสิทธิภาพเนื่องจากการเสียดสีระหว่างการผลิตสายเคเบิลใยแก้วนำแสง ซึ่งจะช่วยยืดอายุการใช้งาน
3. การเสริมแรง FRP
ทนต่อการโค้งงอ ความเหนียวที่แข็งแกร่ง และความต้านทานแรงดึง ทำให้ง่ายต่อการวางสายเคเบิลออปติกในระยะทางไกลกลางแจ้ง
4. เส้นด้ายอะรามิดนำเข้าใหม่
เส้นด้ายอะรามิดนำเข้าใหม่เอี่ยม มีความเหนียวดี และโมดูลัสแรงดึงสูง เหมาะสำหรับการวางท่อทางไกล
5. ปลอก PE
ปลอกวัสดุ PE/AT (สามารถเลือกวัสดุ PE ต่ำกว่า 35KV) โดยมีพื้นผิวเรียบ สารหน่วงไฟ มีความแข็งแรงสูง ต้านทานการเสื่อมสภาพ ลอกง่าย และอายุการใช้งานยาวนาน
6. ใยแก้วนำแสง G652D มาตรฐานเกรดโทรคมนาคม
ลดทอนต่ำ เสถียร นายวาน มีความยืดหยุ่นดี น้ำหนักเบาหลังจากการทดสอบ 5 ขั้นตอนทำให้มั่นใจในคุณสมบัติ 100% ก่อนออกจากโรงงานทำให้ลูกค้าได้รับการรับประกันคุณภาพสูง
มีบริการ OEM และ ODM กระบวนการจะเป็นดังนี้:
วิดีโอ
วิดีโอ
|
|
| ขั้นต่ำ: | 2กม |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 2 กม./ม้วน |
| Delivery period: | 10 วันหลังจากชำระเงิน |
| วิธีการจ่ายเงิน: | เวสเทิร์น ยูเนี่ยน, ที/ที |
| ความสามารถในการจัดหา: | 100,000 ชิ้นต่อเดือน |
48 คอร์สายเคเบิลใยแก้วนำแสงที่รองรับตัวเองด้วยอิเล็กทริกทั้งหมด ADSS 100M Span
สายเคเบิลออปติคอล ADSS ใช้โครงสร้างบิดเป็นชั้นหลวม ซึ่งพันเส้นใย 250um เข้ากับท่อหลวมที่ทำจากวัสดุโมดูลัสสูงและท่อหลวมนั้นเต็มไปด้วยสารประกอบกันน้ำปลอกหลวมและปลอกหางเชือกที่เติมไว้นั้นเป็น FRP เสริมตรงกลางที่ไม่ใช่โลหะซึ่งบิดเป็นแกนสายเคเบิลขนาดกะทัดรัด และช่องว่างของแกนสายเคเบิลจะเต็มไปด้วยครีมปิดกั้นน้ำรีดปลอกด้านในโพลีเอทิลีน PE ด้านนอกแกนสายเคเบิล จากนั้นบิดเส้นใยอะรามิดที่ทำหน้าที่เป็นตัวเสริมแรง และสุดท้ายก็รีดปลอกโพลีเอทิลีน PE หรือปลอก AT ที่ทนทานต่อร่องรอยไฟฟ้า
พารามิเตอร์ทางเทคนิคของสายเคเบิล ADSS 72Cores
| ประเภทสายเคเบิล | ADSS | |||||||||
| จำนวนไฟเบอร์ | 12-144cores (หากเป็นอย่างอื่น โปรดติดต่อทีมขาย!) | |||||||||
| ช่วง (ม.) | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 |
| คำนวณพื้นที่หน้าตัด (มม2) | 116.14 | 118.17 | 121.13 | 123.22 | 127.9 | 128.72 | 132.68 | 134.73 | 151.57 | 156.15 |
| ปริมาณไฟเบอร์/หลอด | 6 | 6 | 4 | 4 | 4 | 4 | 4 | 4 | 6 | 6 |
| เส้นผ่านศูนย์กลางของสายเคเบิล (มม.) | 11.8 | 11.9 | 12.2 | 12.58 | 12.7 | 13 | 13.8 | 14.1 | 14.5 | 16.1 |
| ความต้านแรงดึงสูงสุด RTS(KN) | 9 | 13 | 18 | 22 | 27.55 | 34.2 | 38.95 | 44.65 | 51.3 | 57.6 |
| แรงดึงสูงสุดที่อนุญาต EDS (KN) | 3.6 | 5.2 | 7.2 | 8.8 | 11.02 | 13.68 | 38.95 | 44.65 | 51.3 | 57.6 |
| โมดูลัสยืดหยุ่น (KN/มม2) | 7.8 | 9.63 | 12.92 | 14.85 | 17.97 | 20.81 | 22.69 | 24.79 | 26.43 | 28.41 |
| ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อน (1/°C*10-6) | 10.41 | 7.85 | 4.71 | 3.71 | 2.55 | 1.8 | 1.41 | 1.04 | 0.79 | 0.53 |
| น้ำหนักสายเคเบิล (กก./กม.) | ≤120.6 | ≤124.4 | ≤130.4 | ≤136.6 | ≤140.9 | ≤146.1 | ≤165.2 | ≤171.1 | ≤173.2 | ≤179.1 |
| รัศมีการโค้งงอขั้นต่ำที่อนุญาต (มม.) | การทำงาน: 15D, การวาง: 25D | |||||||||
| ความยาวถังสูงสุด (ม.) | 6000 | |||||||||
| บันทึก;ข้อมูลข้างต้นใช้สำหรับการอ้างอิงเท่านั้น | ||||||||||
คุณสมบัติสายเคเบิล ADSS
ข้อดีของสายเคเบิล YINGDA ADSS เปรียบเทียบกับสายอื่น:
1 การพิมพ์ที่ชัดเจน
การพิมพ์ด้วยเลเซอร์ สามารถปรับแต่งเนื้อหาได้ โดยส่วนใหญ่รวมถึงข้อมูลต่างๆ เช่น ข้อมูลจำเพาะของสายเคเบิลใยแก้วนำแสง รุ่น ปี ผู้ปฏิบัติงาน เมตร ฯลฯ โดยมีการพิมพ์ที่ชัดเจนและมีเมตรที่เพียงพอ
2. ครีมพิเศษเพื่อปกป้องแกนเส้นใย
ครีมสามารถป้องกันการแช่น้ำและความเสียหายต่อเส้นใยแก้วนำแสงได้อย่างมีประสิทธิภาพเนื่องจากการเสียดสีระหว่างการผลิตสายเคเบิลใยแก้วนำแสง ซึ่งจะช่วยยืดอายุการใช้งาน
3. การเสริมแรง FRP
ทนต่อการโค้งงอ ความเหนียวที่แข็งแกร่ง และความต้านทานแรงดึง ทำให้ง่ายต่อการวางสายเคเบิลออปติกในระยะทางไกลกลางแจ้ง
4. เส้นด้ายอะรามิดนำเข้าใหม่
เส้นด้ายอะรามิดนำเข้าใหม่เอี่ยม มีความเหนียวดี และโมดูลัสแรงดึงสูง เหมาะสำหรับการวางท่อทางไกล
5. ปลอก PE
ปลอกวัสดุ PE/AT (สามารถเลือกวัสดุ PE ต่ำกว่า 35KV) โดยมีพื้นผิวเรียบ สารหน่วงไฟ มีความแข็งแรงสูง ต้านทานการเสื่อมสภาพ ลอกง่าย และอายุการใช้งานยาวนาน
6. ใยแก้วนำแสง G652D มาตรฐานเกรดโทรคมนาคม
ลดทอนต่ำ เสถียร นายวาน มีความยืดหยุ่นดี น้ำหนักเบาหลังจากการทดสอบ 5 ขั้นตอนทำให้มั่นใจในคุณสมบัติ 100% ก่อนออกจากโรงงานทำให้ลูกค้าได้รับการรับประกันคุณภาพสูง
มีบริการ OEM และ ODM กระบวนการจะเป็นดังนี้:
