| ขั้นต่ำ: | 100 PCS |
| ราคา: | 0.19USD-0.72USD |

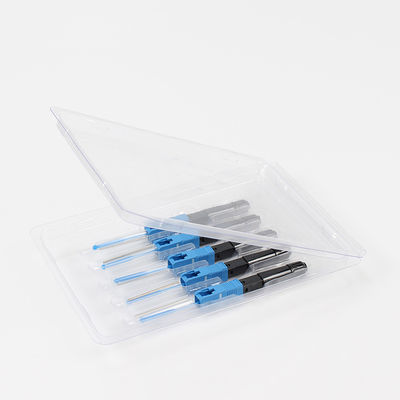

| บรรจุภัณฑ์มาตรฐาน: | 5 pieces or 10pcs / blister box |
| Delivery period: | 5 working days after got payment |
| วิธีการจ่ายเงิน: | T/T or western Union |
| ความสามารถในการจัดหา: | 500,000pcs per month |
เครื่องเชื่อมผสม SC fusion splice-on คือ เครื่องเชื่อมแบบไฟเบอร์ออปติกส์แบบเร็ว แต่จุดเชื่อมของมันอยู่ภายในปลายของเครื่องเชื่อมข้อดีคือไม่จําเป็นต้องการป้องกันเพิ่มเติมหลังจาก splice, เช่นตู้ splice, ปิด splice, หรือกล่องการกระจาย. ในข้อตกลงกับการออกแบบของ splicer เครื่องจักรกล,ซึ่งยกเว้นแนวคิดที่ค่าใช้จ่ายสูงของเครื่อง splice และไม่ใช้กับ FTTH การก่อสร้าง.

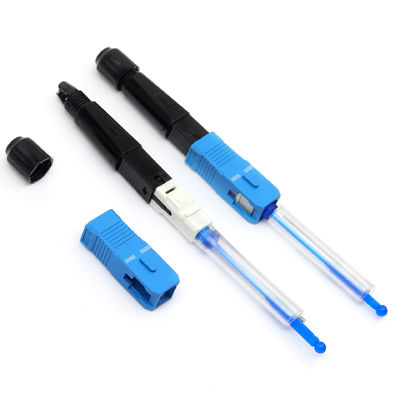

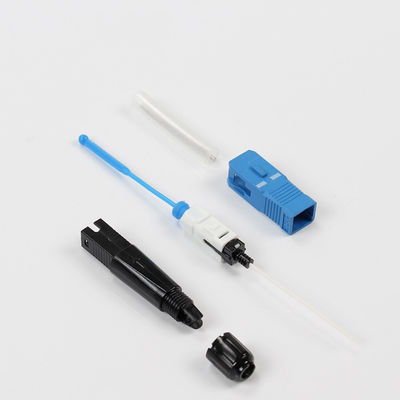

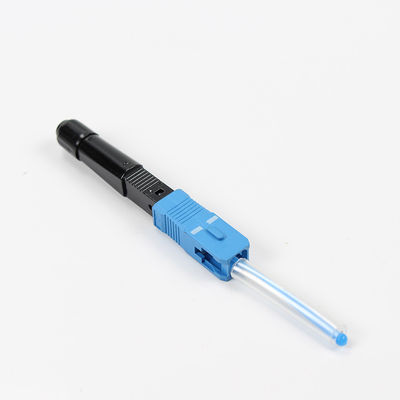

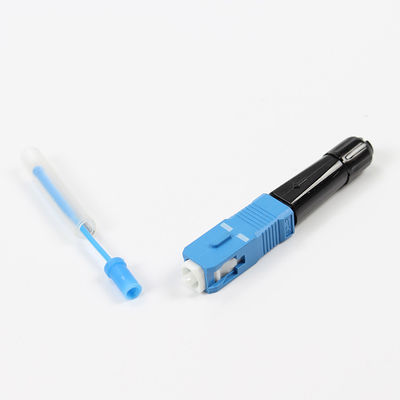

SC Fsion Splice บนลักษณะของเครื่องเชื่อม
SC Fsion Splice บนตัวเชื่อมรายละเอียด
| รุ่น | YDFOSC001 |
| ประเภทเครื่องเชื่อม | SC/UPC, SC/APC |
| ประเภทสาย | 0.9mm, 2.0mm, 3.0mm, 3.1*2.0mm สายพ่วง |
| กว้างเส้นใย | 125um ((G657A2 สายใยเปล่า) |
| กว้างของพัฟเฟอร์ที่แคบ | 250 ม |
| ประเภทเส้นใย | โหมดเดียว OS1 9/125um |
| การสูญเสียการใส่ | ≤0.3dB |
| ผลกําไรเสีย | ≤ 50dB |
| ความแน่นของเส้นใยเปล่า | > 250 กรัม |
| อุณหภูมิการทํางาน | -40°C-+80°C |
| ความแข็งแรงในการยืด | 60N (5kgs สําหรับ 2 นาที) |
| การทดสอบตก | 4 เมตรสูงทิศทางพื้นซีเมนต์ในเวลา,ทั้งหมด 3 ครั้ง |
ขั้นตอนการใช้คําแนะนําในการผสมผสานเครื่องเชื่อม Fusion
1การเตรียม
2. วางกระเป๋าท่อหดความร้อนและเน็ตผ่านในสายไฟเบอร์
3. ใช้สตรีปเปอร์เส้นใยเรียบเพื่อสตรีปเปอร์การปกปิดประมาณ 45 มม.
4ใช้เครื่องถอดใยไฟเบอร์เพื่อถอดชั้นเคลือบใยไฟเบอร์ และทําความสะอาดใยไฟเบอร์
5ตัดเส้นใยด้วยเครื่องตัดเส้นใย
6. วางตัวถือที่ประกอบในเครื่องผสมผสาน
7. ถอดชั้นเคลือบเส้นใย 0.9 มิลลิเมตร
8. ทําความสะอาดไฟเบอร์ออฟติกและใส่มันในตัวถือของเครื่อง splicer การสับสน
9ตัดเส้นใยด้วยเครื่องตัดเส้นใย
10วางตัวถือเข้าไปในเครื่องสับสน
11เมื่อเครื่องมือสองตัวเสร็จแล้ว ปิดเครื่องหลอม
12หลังจากผสมผสานแล้ว เปิดเครื่อง และเอาตัวเชื่อมทั้งหมดออกอย่างระมัดระวัง
13. วางท่อความร้อน-สับซ้อนที่หางของสายเชื่อม spliced อย่างระมัดระวัง, จากนั้นใส่สายเชื่อม spliced ทั้งหมดในเครื่องหลอมรวมและเริ่มต้นการอุ่นขึ้น
14. ถอนเครื่องเชื่อมจากเครื่องหลอมรวมหลังจากประมาณ 90s การทําความร้อน, และจากนั้นเย็นลงสําหรับประมาณ 5s
ให้ 10s.
15. เสร็จสิ้นการประกอบ
* กรุณาใช้เครื่องละลาย FTTH ที่กําหนดเอง
* สารใช้ที่แนะนํา:
ให้ มี สินค้า ต่อ ไป นี้
