| ขั้นต่ำ: | 2 กม |
| ราคา: | สามารถต่อรองได้ |
| บรรจุภัณฑ์มาตรฐาน: | 2km/กลองไม้ |

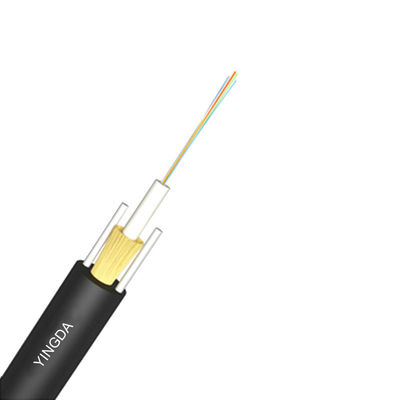

เส้นใยวางอยู่ในท่อหลวมที่ทำจากพลาสติกโมดูลัสสูงท่อบรรจุด้วยสารเติมกันน้ำด้านนอกท่อหลวม PBT มีเส้นด้ายอะรามิด (เคฟลาร์) สำหรับเสริมความแข็งแรง และเสริมความแข็งแรง FRP แบบขนานสองตัววางอยู่ที่ทั้งสองด้านสายเคเบิลหุ้มด้วยปลอกโพลีเอทิลีน (PE)
แอปพลิเคชัน
คุณสมบัติ

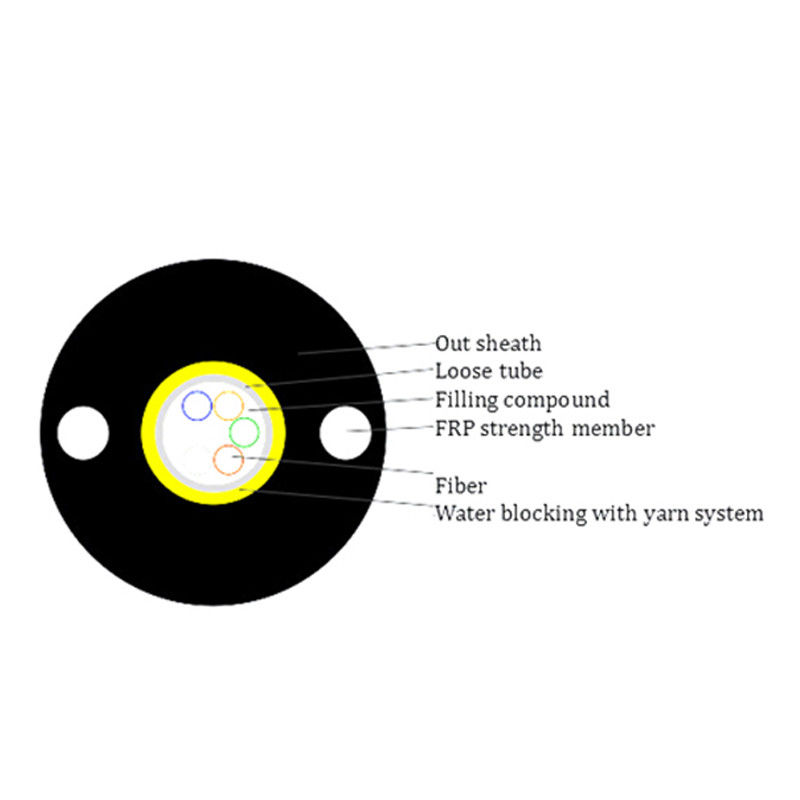

โครงสร้างสายเคเบิล
| ประเภทสายเคเบิล | GYFXTY | |
| จำนวนเส้นใย | 2~24คอร์ | |
| อุปสรรคความชื้น | เทปกั้นน้ำ | |
| ท่อหลวม | วัสดุ | PBT |
| เส้นผ่านศูนย์กลาง | Ф2.2(ด้านนอก/ด้านใน) | |
| ไส้หลอด | ส่วนประกอบไส้หลอด | |
| สมาชิกที่แข็งแกร่ง | วัสดุ | ไฟเบอร์กลาส |
| เส้นผ่านศูนย์กลาง | 2 ชิ้น | |
| เปลือกนอก | วัสดุ | วิชาพลศึกษา |
| เส้นผ่านศูนย์กลาง | 1.8±0.2มม | |
สีไฟเบอร์
| จำนวนเส้นใยต่อ หลอด 8คอร์ | 1 | 2 | 3 | 4 | 5 | 6 |
| สีฟ้า | ส้ม | สีเขียว | สีน้ำตาล | สีเทา | สีขาว | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| สีแดง | สีดำ | สีเหลือง | สีม่วง | สีชมพู | อควา | |
| สี 13~24 จะถูกทำเครื่องหมายด้วยรอยสีดำ สำหรับสีดำไม่จำเป็นต้องทำเครื่องหมายสีดำ จะใช้สีธรรมชาติแทน | ||||||
ลักษณะทางกลของสายเคเบิล
| แกนกลาง | เส้นผ่านศูนย์กลางของสายเคเบิล | น้ำหนัก |
| 2~24 | 7.2มม | 45±2กก./กม |
| รัศมีการดัดต่ำสุด (มม.) | ระยะยาว | 10วัน |
| การดัดขั้นต่ำ รัศมี(มิลลิเมตร) | ช่วงเวลาสั้น ๆ | 20D |
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) | ระยะยาว | 500 |
| ขั้นต่ำที่อนุญาต ความต้านแรงดึง (N) | ช่วงเวลาสั้น ๆ | 1200 |
| โหลดบด (N/100 มม.) | ระยะยาว | 300 |
| โหลดบด (N/100 มม.) | ช่วงเวลาสั้น ๆ | 1,000 |
| การดำเนินการ อุณหภูมิ (℃) | -40+70 | |
| การติดตั้ง อุณหภูมิ (℃) | -20+60 | |
ลักษณะเส้นใย
| สไตล์ไฟเบอร์ | หน่วย | เอสเอ็ม G652 | เอสเอ็ม G652D | มม 50/125 | มม 62.5/125 | มม OM3-300 | |
| เงื่อนไข | นาโนเมตร | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| การลดทอน | เดซิเบล/กม | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| การกระจายตัว | 1550 นาโนเมตร | PS/(นาโนเมตร*กม.) | ---- | ≤18 | ---- | ---- | ความไม่ชัดเจน |
| 1625 นาโนเมตร | PS/(นาโนเมตร*กม.) | ---- | ≤22 | ---- | ---- | ||
| แบนด์วิธ | 850 นาโนเมตร | เมซ.กม | ---- | ---- | ≧400 | ≧160 | แบนด์วิธ |
| 1300 นาโนเมตร | เมซ.กม | ---- | ---- | ≧800 | ≧500 | ||
| ความยาวคลื่นการกระจายเป็นศูนย์ | นาโนเมตร | 13.00-1324 | ≧1302, ≤1322 | ---- | ---- | ≧ 1295, ≤1320 | |
| ความชันการกระจายตัวเป็นศูนย์ | นาโนเมตร | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD ไฟเบอร์ส่วนบุคคลสูงสุด | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| ค่าลิงก์การออกแบบ PMD | ปล.(nm2*k ม) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| ความยาวคลื่นของการตัดไฟเบอร์ µc | นาโนเมตร | ≧ 1180, ≤1330 | ≧1180, ≤1330 | ---- | ---- | ---- | |
| การตัดสายเคเบิล ความยาวคลื่น µcc | นาโนเมตร | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| เอ็มเอฟดี | 1310 นาโนเมตร | อืม | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550 นาโนเมตร | อืม | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| ตัวเลข รูรับแสง(NA) | ---- | ---- | 0.200+/ -0.015 | 0.275+/-0. 015 | 0.200+/-0 .015 | ||
| ขั้นตอน(หมายถึงแบบสองทิศทาง การวัด) | เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความผิดปกติเหนือเส้นใย ความยาวและจุด | เดซิเบล | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| ความไม่ต่อเนื่อง | ||||||
| ความแตกต่าง backscatter ค่าสัมประสิทธิ์ | เดซิเบล/กม | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| ความสม่ำเสมอของการลดทอน | เดซิเบล/กม | ≤0.01 | ≤0.01 | |||
| เส้นผ่านศูนย์กลางหลัก | อืม | 50+/-1.0 | 62.5+/-2.5 | 50+/-1.0 | ||
| เส้นผ่านศูนย์กลางการหุ้ม | อืม | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| การหุ้มที่ไม่เป็นวงกลม | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| เส้นผ่านศูนย์กลางการเคลือบ | อืม | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| สารเคลือบ/หนังแชฟฟินช์ ข้อผิดพลาดแบบศูนย์กลาง | อืม | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
| การเคลือบผิวที่ไม่เป็นวงกลม | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
| ข้อผิดพลาด conentricity ของแกนกลาง/การหุ้ม | อืม | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| ขด (รัศมี) | อืม | ≤4 | ≤4 | ---- | ---- | ---- |
บรรจุุภัณฑ์
| 1.วัสดุบรรจุ: กลองไม้ |
| 2.ความยาวบรรจุ: ความยาวมาตรฐานของสายเคเบิลคือ 2 กม.ความยาวสายเคเบิลอื่น ๆ ก็มีให้หากลูกค้าต้องการ |
